Edge gateway

Edge gateway
Вернуться в Базу знаний

DHCP

На вкладке DHCP можно включить сервер DHCP, который будет выдавать «серые» адреса машинам. В примере включен DHCP сервер и настроена выдача адресов из пула 192.168.1.2 - 192.168.1.50 c DNS-сервером и шлюзом 192.168.1.1, и маской подсети 255.255.255.0.

Настройка DHCP

Routing

Для настройки статических маршрутов перейдите в Routing -> Static Routes и нажмите +.

Настройка статических маршрутов

Для добавления статического маршрута заполните следующие обязательные поля:

  • Network – сеть назначения;
  • Next Hop – IP-адреса хоста/маршрутизатора, через который будет проходить трафик до сети назначения;
  • Interface – интерфейс, за которым находится нужный Next Hop.

Нажмите Keep.

Настройка статических Routing

Load Balancer

Балансировщик нагрузки, встроенный в edge, принимает UDP, TCP, HTTP, HTTPS запросы и распределяет трафик по пулу серверов (server pool). Для включения балансировщика на вкладке Global Configuration нажмите enable и сохраните изменения.

Настройка Load Balancer

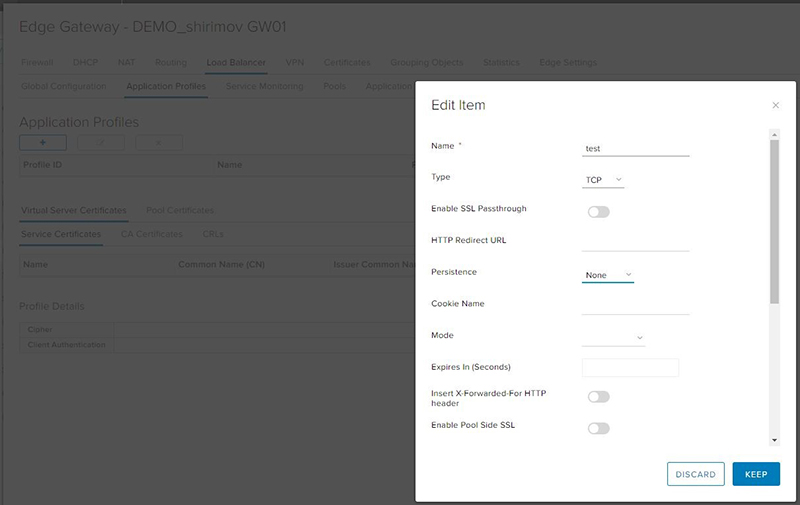

Потом создаем Application Profiles нажав на кнопку +.

Настройка Load Balancer

Далее создаем пул серверов и на этом этапе указываем алгоритм балансировки, профиль мониторинга и добавляем сервера в пул:

Настройка Load Balancer

Доступны следующие алгоритмы балансировки:

  • IP Hash: все запросы с одного и того же IP-адреса будут попадать на один и тот же сервер из пула
  • Round Robin: запросы распределяются по очереди между серверами в зависимости от заданного веса.
  • URI: все запросы к одному и тому же адресу будут попадать на 1 виртуальную машину. Применимо только для серверов, доступных по протоколу http.
  • Least Connected: новый запрос будет направляться на наименее загруженный сервер.
    Например, выберем протокол http, Port 80, метод Round Robin.

Чтобы добавить сервера в пул необходимо в графе Members нажать на  +

Настройка Edge Gateway

Далее заполняем имя, IP адрес, порт и вес сервера.

Настройка Edge Gateway

Далее мы создаем виртуальный сервер, для этого переходим во вкладку Virtual Servers и нажимаем на + и в открывшемся окошке необходимо указать профиль приложения, пул серверов и выбрать один из адресов эджа:

Настройка Edge Gateway
